Öldichtungen

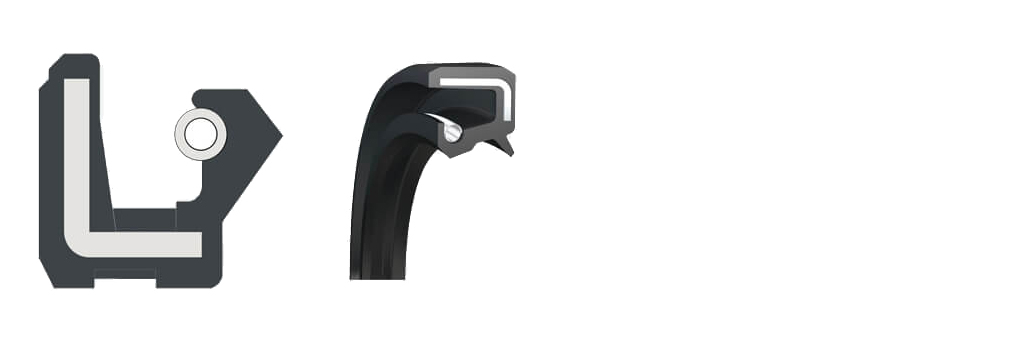

Radiale Öldichtungen, auch als Radialwellendichtringe oder Wellendichtringe bekannt, sind kreisförmige Dichtelemente, die verwendet werden, um zwei gegeneinander rotierende Maschinenteile abzudichten. Sie sind mit oder ohne Staublippe erhältlich und werden gemäß ISO 6194 und DIN 3760 in offenen Nuten selbsthaltend montiert. Für Fettanwendungen, als Abstreifer oder für spiralförmige Bewegungen sind Varianten ohne Feder verfügbar.

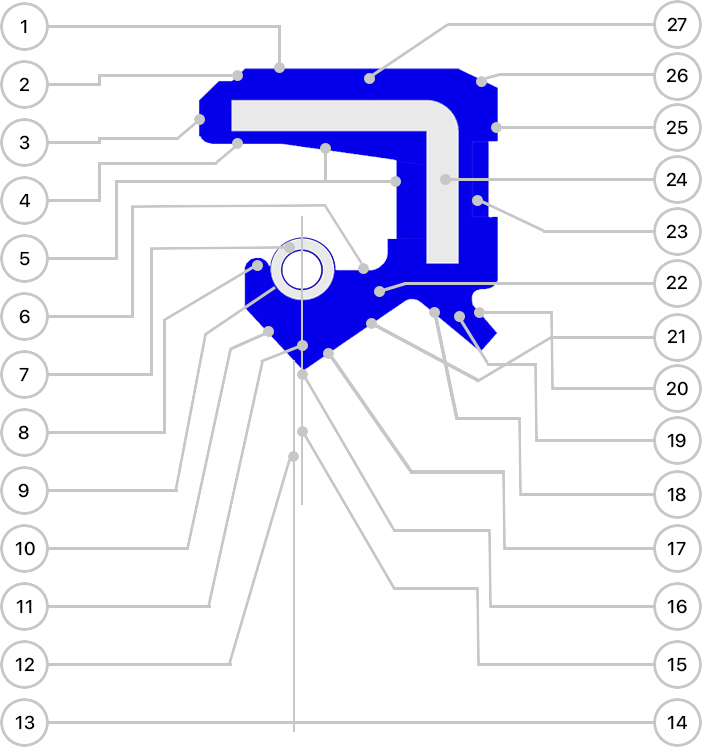

- 1. Außenfläche
- 2. Anfasung vorne
- 3. Vorderfläche
- 4. Beschichtung
- 5. Fixierung
- 6. Membranfläche (außen)
- 7. Feder
- 8. Federlippe
- 9. Federkanal
- 10. Kontaktfläche (Vorderseite)
- 11. Abstreiferlippe
- 12. Dichtkante
- 13. Vorderfläche
- 14. Rückseite
- 15. Federlinie
- 16. Dichtkante
- 17. Kontaktfläche
- 18. Staublippenfläche
- 19. Staublippe
- 20. Staublippenfläche (Rückseite)
- 21. Membranfläche (innen)
- 22. Membranen
- 23. Rückenfläche
- 24. Metallverstärkung
- 25. Rückfläche
- 26. Anfasung hinten
- 27. Außenbeschichtung
- Sehen Sie sich die von uns verwendeten Materialien für Öldichtungen an.
- Sehen Sie sich die von uns verwendeten Typen für Öldichtungen an.
Technische Details
| Abmessungsbereich | Druckbereich | Temperaturbereich | Geschwindigkeit |
|---|---|---|---|
| 4 - 1,800 mm 0.157 - 71 in |
1 MPa 145 psi |
-40 °C + 200 °C -40 °F + 390 °F |
30 m/s 100 ft/s |
Kataloge
| Dokumentname | Herunterladen |
|---|---|
| Oil Seals (TR) | Herunterladen |
