Yağ Keçeleri

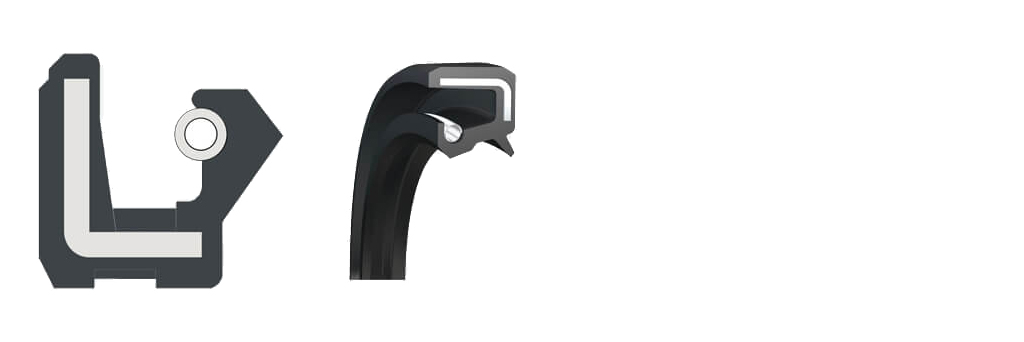

Radyal yağ keçeleri, radyal şaft keçeleri veya döner şaft dudaklı keçeler olarak da bilinen Yağ Keçeleri , birbirine göre dönen iki makine parçası arasında sızdırmazlık sağlamak için kullanılan yuvarlak sızdırmazlık elemanlarıdır. Dış toz dudaklı veya dış toz dudaksız olarak mevcutturlar, ISO 6194 ve DIN 3760'a göre açık bir olukta kendi kendine tutulurlar. Gres uygulamaları, kazıyıcı olarak kullanım veya sarmal hareket için sürümler yaysız olarak gelir.

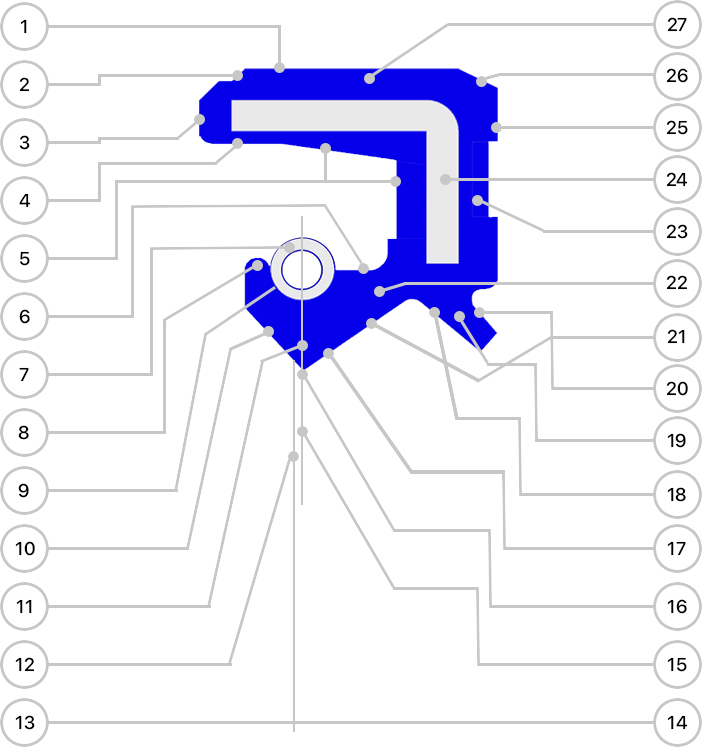

- 1. Dış yüzey
- 2. Ön pah
- 3. Ön yüzey
- 4. Kaplama
- 5. Sabitleme / Fixleme
- 6. Diyafram yüzeyi (dış)
- 7. Yay
- 8. Yaylı dudak
- 9. Yay kanalı
- 10. Temas yüzeyi (ön yüzey)
- 11. Sıyırıcı dudak
- 12. Sızdırmazlık kenarı
- 13. Ön yüzey
- 14. Arka tarafı
- 15. Yay Çizgisi
- 16. Sızdırmazlık kenarı
- 17. Temas yüzeyi
- 18. Toz dudağı yüzeyi
- 19. Toz dudak
- 20. Toz dudağı yüzeyi (Arka yüz)
- 21. Diyafram yüzeyi (iç)
- 22. Diyaframlar
- 23. Sırt tarafı
- 24. Metal destek
- 25. Arka yüzey
- 26. Arka pah
- 27. Dış kaplama
- Yağ keçelerinde kullandığımız materyallere göz atın.
- Yağ keçelerinde kullandığımız tiplere göz atın.
Teknik Detaylar
| Ölçü Aralığı | Basınç Aralığı | Sıcaklık Aralığı | Hız |
|---|---|---|---|
| 4 - 1,800 mm 0.157 - 71 inç |
1 MPa 145 psi psi |
-40 ° C + 200 ° C -40 ° F + 390 ° F |
30 m / saniye 100 ft / sn |
Kataloglar
| Belge Adı | İndir |
|---|---|
| Oil Seals (TR) | İndir |
